스테인레스 스틸 와이어 드로잉 머신
스테인레스 스틸 와이어 드로잉 머신

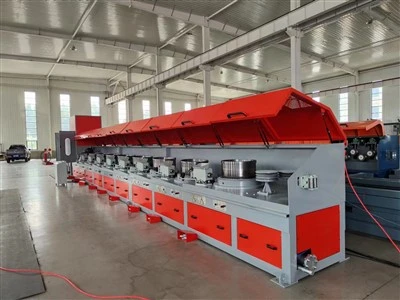

스테인레스 스틸 와이어 직선 연신기는- 스테인레스 스틸 와이어를 드로잉하는 데 사용되는 특수 장비입니다. 주로 스테인레스 스틸 와이어의 직경을 큰 크기에서 작은 크기로 점차적으로 줄이는 동시에 와이어의 표면 품질과 기계적 특성을 향상시키는 데 사용됩니다. 스테인레스 스틸 와이어 로프, 스테인레스 스틸 메쉬, 전자 및 전기 제품, 의료 기기와 같은 산업 분야에서 널리 사용됩니다. 높은 효율성, 안정성, 높은 수준의 자동화가 특징입니다.
제품 구조적 구성
드로잉 부분
여기에는 여러 개의 드로잉 드럼과 다이가 포함됩니다. 드럼은 강선을 감고 인발력을 제공하는 데 사용되며 다이는 강선의 최종 직경을 결정합니다. 예를 들어, 직선-선인공 기계의 특정 모델에는 직경이 400mm인 6개의 드럼이 있습니다.
드라이브 시스템:
모터, 주파수 변환기, 전송 벨트 또는 기어로 구성되며, 와이어 드로잉 공정에 동력을 제공하는 동시에 정밀한 속도 제어가 가능합니다.
장력 조절 장치
일반적으로 공압 또는 유압 시스템을 사용하여 인발 과정에서 와이어가 끊어지거나 느슨해지지 않도록 장력을 조정합니다.
냉각 및 윤활 시스템
인발 다이와 강선을 냉각하고 윤활하면 온도와 마찰이 줄어들어 다이 수명이 연장되고 강선의 표면 품질이 향상됩니다. 와인딩 드럼은 일반적으로 좁은-간극 수냉식을 사용하는 반면, 드로잉 다이는 직접 수냉식을 사용합니다.
전기 제어 시스템
PLC, 터치스크린, 센서 등으로 구성되어 있으며, 신선기의 속도, 장력, 길이 등의 매개변수에 대한 정밀한 제어 및 모니터링은 물론 고장 진단 및 경보 기능도 제공합니다.
와이어 드로잉 머신 주요 특징
- 높은 정밀도: 정확한 길이 측정에서 0.1% 오류, 설정된 길이에서 자동 감속 및 정지하여 와이어 길이와 직경을 정밀하게 제어할 수 있습니다.
- 탁월한 안정성: AC 가변 주파수 제어 기술 또는 DC 프로그래밍 가능 제어 시스템과 결합하여 원활한 드로잉을 위한 공압 장력 제어를 활용하여 와이어 파손을 최소화합니다.
- 높은 안전성: 완전히 밀폐된 보호 시스템은 작업자의 부상을 효과적으로 방지합니다.
- 높은 수준의 자동화: 단선 감지 및 자동 정지, 릴의 정방향 및 역방향 조깅, 왼쪽-오른쪽 연결 기능이 포함되어 있으며 다양한 오류 표시 및 편리한 작동을 위한 정보 처리가 가능합니다.
제품 기술적인 매개변수
| 유형 | Lz-1/800 | Lz-1-6/560 | Lz-1-7/450 | Lz-1-6/350 |
| 재료의 최대 직경 | 10.0-14.0mm | 6.5mm | 3.4mm | 2.5mm |
| 재료의 최소 직경 | 6.0mm | 2.0mm | 1.0mm | 0.75mm |
| 블록의 직경 | 1-800 | 1-6/560 | 1-7/450 | 1-6/350 |
| 최대 평균 응축 | 25% | 30% | 20% | 21% |
| 총 응축 | 78-88.5% | 77.9% | 78% | |
| 블록의 최대 속도 | 60m/분 | 200m/분 | 260m/분 | 200m/분 |
| 총 전력 | 1-800 | 18.5-30KW | 7.5-11KW | 7.5-11KW |
| 무게 | 4500kg | 2000kg | 1500kg | 1000kg |
| 전체 사이즈 | 9730x3340x2020mm | 1700x1150x1750mm | 1520x810x1700mm | 1400x800x1500mm |
회사 프로필
허베이 Hylite 기계 유한 회사
✅ 포괄적인 제품 범위: 신선 기계 + 냉간 압연 리브 강 장비 + 강 연선 장비 + 용접 와이어 생산 라인
✅ 고정밀-제조: 핵심 특허, 안정적이고 신뢰할 수 있는 품질로 뒷받침
✅ 전체 산업 체인 서비스: 맞춤화 + 생산 + 시운전 + 판매 후-원스톱 솔루션-
금속 가공 장비 분야에 깊이 뿌리내린 우리의 강점은 눈에 보이고 협력은 신뢰할 수 있습니다!
